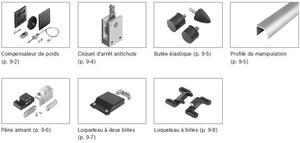

Accessoires pour dispositifs de protection

Cliquet d'arrêt antichute

En interaction avec d'autres éléments, le cliquet d'arrêt antichute sert à empêcher toute chute de la porte relevable en cas de rupture de câble
En cas de rupture de câble, la pièce pivotante du cliquet d'arrêt antichute se cale contre le palier de butée et s'encastre dans le profilé de guidage
Écartement entre le corps de base du cliquet d'arrêt antichute et le profilé de guidage latéral : 6 mm
Un cliquet d'arrêt antichute est nécessaire par câble :
Charge max. par cliquet d'arrêt antichute : 250 N
Charge min. par cliquet d'arrêt antichute : 25 N
Le palier-support (p. ex. patin 3 842 530 303) doit être monté le plus près possible sous le cliquet d'arrêt antichute.
Possibilité de montage sur des panneaux de garnissage disposant d'une rigidité suffisante, même sans cadre.
Avant toute pose et toute utilisation, observez la fiche de données avec indications d'utilisation fournie avec le produit.

Accessoires en option :

Patin
Matériel de fixation pour montage du cliquet d'arrêt antichute sur la porte relevable
Compensateur de poids
Profilés d'étayage

Loqueteau à deux billes :

Pour l'arrêt de portes à cadre de profilé et le recouvrement du jeu entre dormant et vantail
Convient aux profilés pour cotes de trame de profilés de 40, 45 et 50 mm
Fermeture possible même en cas de différences d'écarts importantes entre les profilés

Loqueteau à billes :
